KA4106Z

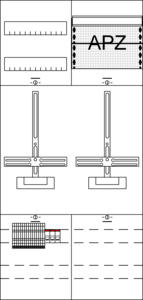

KA4106Z Messfeld kpl. H3/B2 2Z APZ
Messfeld, Leerfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 0 A, in RAL 7035, Abmessungen in mm (H x B x T): 1050 x 500 x 160, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Hinweis: zum Einbau in A-Schränke, bei Einbau in andere Schränke sind weitere Zubehörteile erforderlich, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 2, Platzeinheiten 168, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

KA4106Z
1
2CPX035077R9999
85371098
Deutschland
Messfeld
0804
1.251,00 €

plombierbarer Schnellverschluss
1
1
415 V
50/60 Hz
6 kV
5
NetzeBW 2020 Anhang 3 16-polig
IP2XC
3 LS-Schalter B10/25kA Überspannungskategorie 3
Zählerkreuz

Ja

Innenbereich

1,16 m
0,6 m
0,14 m
8,944 kg
1
Stück
Leerfeld
1

Lichtgrau
Lichtgrau
300 mm
2 FB
500 mm
3
1050 mm
7
160 mm
168
Kunststoff

DWG mit Flächenfüllung
DWG, ca. 126.4 kB
DWG ohne Flächenfüllung
DWG, ca. 122.23 kB
DXF mit Flächenfüllung
DXF, ca. 177.63 kB
DXF ohne Flächenfüllung
DXF, ca. 169.84 kB
ZählerplatzBerater Kap. W2 Mess- und Wandlerkomponenten für Baden Württemberg
ZählerplatzBerater Kap. W2 Mess- und Wandlerkomponenten für Baden Württemberg
PDF, ca. 2.2 MB
Schalt- und Verteilerplan KA4106Z
Schalt- und Verteilerplan KA4106Z
PDF, ca. 174.16 kB
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
EU Konformitätserklärung Zählerplätze für halbindirekte Messung
PDF, ca. 548.01 kB
Montageanleitung ZX340
Montageanleitung ZX340
PDF, ca. 1.69 MB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 20.04 kB
