FM27 Mediafeld 2FB 7RE | STRIEBEL & JOHN

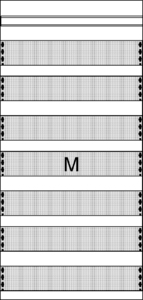

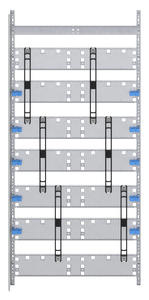

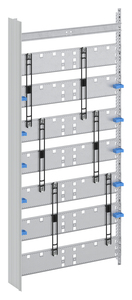

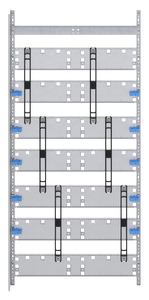

Mediafeld, passend für Baureihe: ComfortLine, für Mediafeld mit Lochblechmontageplatte, geltende Normen: DIN VDE 0603-1, Abmessungen in mm (H x B x T): 1050 x 500 x 160, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 2, Platzeinheiten 168, ohne N/PE

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypFM27

Verpackungsmenge1

Artikelnummer2CPX054023R9999

Warentarifnummer85381000

UrsprungslandDeutschland

BauartMediafeld

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0801

passend für BaureiheComfortLine

Listenpreis350,00 €

Technische Daten

Ausrichtung Hutprofilschienehorizontal

Klemmenbestückungohne N/PE

Normen

DIN VDE 0603-1Ja

Lieferform

Tiefe der Verpackung1,06 m

Breite der Verpackung0,515 m

Länge der Verpackung0,065 m

Bruttogewicht5,754 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette36

Ausbauvarianten

ModulartMediafeld mit Lochblechmontageplatte

Konstruktive Daten

Nennmaß außen Breite [FB]2 FB

Nennmaß außen Breite [mm]500 mm

Nennmaß außen Höhe [BH]3

Nennmaß außen Höhe [mm]1050 mm

Nennmaß außen Höhe [RE]7

Nennmaß außen Tiefe [mm]160 mm

Platzeinheiten [PLE]168

Werkstoff MontageplatteStahlblech

Aufstellungart

Montageart Montageplatten / Hutprofilschienenfeste Montage

Dokumente

Montageanleitung FM17_19_27_29_Mediafeld

PDF, ca. 3.36 MB

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DWG mit Flächenfüllung

DWG, ca. 63.11 kB

DWG ohne Flächenfüllung

DWG, ca. 59.11 kB

DXF mit Flächenfüllung

DXF, ca. 75.35 kB

DXF ohne Flächenfüllung

DXF, ca. 67.78 kB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

EU Konformitätserklärung ComfortLine Schranksystem Type A/B

PDF, ca. 559.33 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 43.8 kB

Produktbild Web Format

JPG, ca. 47.27 kB

Produktbild Web Format

JPG, ca. 47.28 kB

Produktbild Web Format

JPG, ca. 23.12 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 7.43 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 8.24 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 8.24 MB
