CZE32

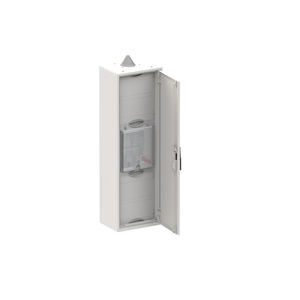

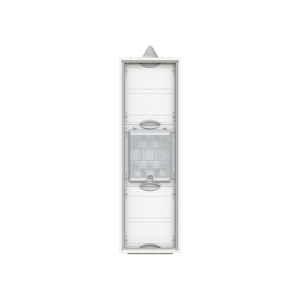

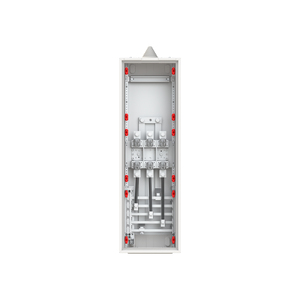

CZE32 Einspeiseschrank seitl.6 RE

CZE32 Einspeiseschrank seitl.6 RE

CZE32 Einspeiseschrank seitl.6 RE

⟨ ⟩

Einspeisegehäuse, Komplettschrank, Anbaumöglichkeit: seitlich, Netzseitiger Anschlussraum Zählerplatz mit Sammelschienen, vorbereitet für NH2 Sicherungseinsätze, Hauptleitung bis 300 mm², inklusive: 1 Schrank-Schrank-Verbinder CZC4 (beigelegt), Abmessungen in mm (H x B x T): 950 x 300 x 215

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypCZE32

Verpackungsmenge1

Artikelnummer2CPX052478R9999

Warentarifnummer85371098

UrsprungslandDeutschland

BauartEinspeisegehäuse

BaureiheComfortLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0314

Listenpreis2.957,00 €

Technische Daten

AnschlussartKlemme/Sammelschiene

Bemessungsbetriebsspannung Ue [V] AC415 V

Bemessungsstrom In [A]250 A

Polzahl5

Schutzart [IP]IP30

Schutzklasseschutzisoliert

TürartStahlblechtür

Türöffnungswinkel [Grad]120 °

Umgebungsbedingung

EinsatzbereichInnenbereich

Lieferform

Tiefe der Verpackung0,223 m

Breite der Verpackung0,35 m

Länge der Verpackung1, m

Bruttogewicht22,024 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette17

Konstruktive Daten

Anzahl Flanschöffnungen pro FB oben1

Anzahl Flanschöffnungen pro FB unten1

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]300 mm

Nennmaß außen Höhe [BH]2

Nennmaß außen Höhe [mm]950 mm

Nennmaß außen Höhe [RE]6

Nennmaß außen Tiefe [mm]215 mm

Oberflächenbeschaffenheitpulverbeschichtet

Werkstoff GehäuseStahlblech

Werkstoff TürStahlblech

Aufstellungart

Montageart AufputzJa

Montageart HohlwandNein

Montageart StandschrankNein

Montageart teilversenktNein

Montageart UnterputzNein

Dokumente

DWG mit Flächenfüllung

DWG, ca. 54.35 kB

DWG ohne Flächenfüllung

DWG, ca. 49.92 kB

DXF mit Flächenfüllung

DXF, ca. 64.15 kB

DXF ohne Flächenfüllung

DXF, ca. 55.79 kB

Montageanleitung zu CZC4-CZC14

Montageanleitung zu CZC4-CZC14

PDF, ca. 2.56 MB

Montageanleitung CZE 30/31/32

Montageanleitung CZE 30/31/32

PDF, ca. 6.06 MB

ZählerplatzBerater Kap. Z Zubehör, Technische Daten und AGB

ZählerplatzBerater Kap. Z Zubehör, Technische Daten und AGB

PDF, ca. 18.84 MB

Katalog für den Schaltanlagenbau

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

EU Konformitätserklärung Zählerplätze für halbindirekte Messung

EU Konformitätserklärung Zählerplätze für halbindirekte Messung

PDF, ca. 548.01 kB

Technisches Handbuch

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

Produktbild Web Format

JPG, ca. 13.84 kB

Produktbild Web Format

Produktbild Web Format

JPG, ca. 9.44 kB

Produktbild Web Format

Produktbild Web Format

JPG, ca. 15.1 kB

Produktbild Web Format

Produktbild Web Format

JPG, ca. 10.01 kB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 3.56 MB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 4.23 MB

Produktbild hochauflösend (300 dpi)

Produktbild hochauflösend (300 dpi)

TIF, ca. 3.21 MB
