CZE130

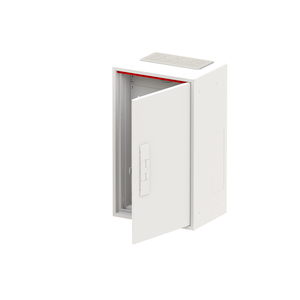

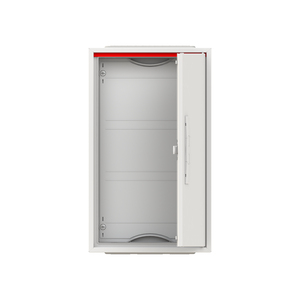

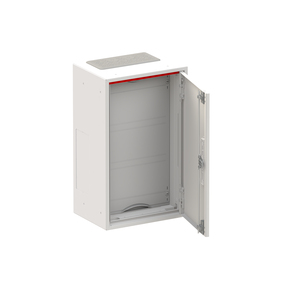

CZE130 Einspeisegehäuse 215mm

CZE130 Einspeisegehäuse 215mm

CZE130 Einspeisegehäuse 215mm

⟨ ⟩

Einspeisegehäuse, passend zu ComfortLine A Schränken, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Schutzart IP31, Gehäuse aus Stahlblech, Hauptleitung bis 120 mm², inklusive 1 Schrank-Schrank-Verbinder CZC4 (beigelegt), Abmessungen in mm (H x B x T): 500 x 300 x 215

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypCZE130

Verpackungsmenge1

Artikelnummer2CPX052472R9999

Warentarifnummer85371098

UrsprungslandDeutschland

BauartEinspeisegehäuse

BaureiheComfortLine

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0314

Listenpreis609,00 €

Technische Daten

AnschlussartSammelschiene

Bemessungsbetriebsspannung Ue [V] AC400 V

Bemessungsstrom In [A]250 A

Polzahl5

Schutzart [IP]IP44

Schutzklasseschutzisoliert

TürartStahlblechtür

Türöffnungswinkel [Grad]120 °

Umgebungsbedingung

EinsatzbereichInnenbereich

Lieferform

Tiefe der Verpackung0,51 m

Breite der Verpackung0,31 m

Länge der Verpackung0,223 m

Bruttogewicht9,326 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette33

Konstruktive Daten

Anzahl Flanschöffnungen pro FB oben1

Anzahl Flanschöffnungen pro FB unten1

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]300 mm

Nennmaß außen Höhe [BH]00

Nennmaß außen Höhe [mm]500 mm

Nennmaß außen Höhe [RE]3

Nennmaß außen Tiefe [mm]215 mm

Oberflächenbeschaffenheitpulverbeschichtet

Werkstoff GehäuseStahlblech

Werkstoff TürStahlblech

Aufstellungart

Montageart AufputzJa

Montageart HohlwandNein

Montageart StandschrankNein

Montageart teilversenktNein

Montageart UnterputzNein
