B54

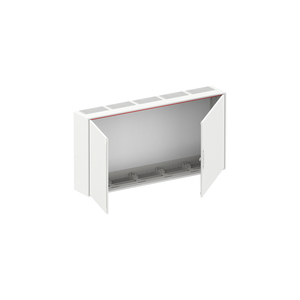

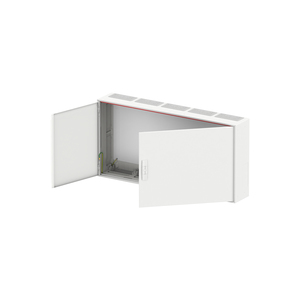

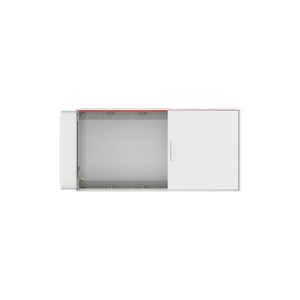

Wandschrank, Leerschrank, Anbaumöglichkeit: oben und unten und seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP44, IK-Code IK07, Bemessungsstrom In 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, Türöffnungswinkel 120 Grad, Leitungseinführung oben über Membranflansch montiert, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 650 x 1300 x 215, Rasteinheit 4 RE, Feldbreite 5, Platzeinheiten 240, vorbereitet zum Einbau von Verteilerfeldern und CombiLine Modulsystemfeldern
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

B54
1
2CPX052057R9999
85381000
Deutschland
Wandschrank
0305
924,00 €

250 A
IP44
geerdet
Doppeltür
120 °
104.9 W
163.5 W

Innenbereich

0,233 m
1,35 m
0,71 m
23,815 kg
1
mit Tür
Stück
Leerschrank
1
5

oben und unten und seitlich
vorbereitet zum Einbau von Verteilerfeldern und CombiLine Modulsystemfeldern

1
1
1
1
4
Verkehrsweiß
IK07
Membranflansch, Einspeiseflansch
Membranflansch montiert
Flanschöffnung vorgeprägt
5 FB
1300 mm
650 mm
4
215 mm
pulverbeschichtet
240
Stahlblech
Stahlblech

Ja
Nein
Nein
Ja
Ja
