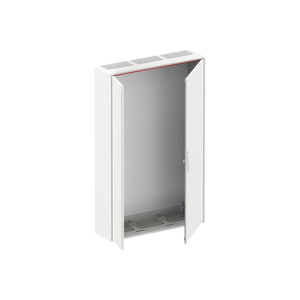

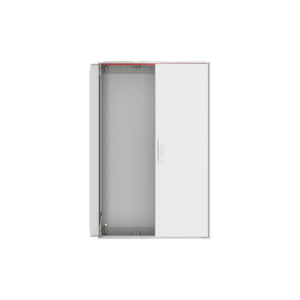

B38

Wandschrank, Leerschrank, Anbaumöglichkeit: oben und unten und seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP44, IK-Code IK07, Bemessungsstrom In 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, Türöffnungswinkel 120 Grad, Leitungseinführung oben über Membranflansch montiert, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1250 x 800 x 215, Rasteinheit 8 RE, Feldbreite 3, Platzeinheiten 288, vorbereitet zum Einbau von Verteilerfeldern und CombiLine Modulsystemfeldern
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

B38
1
2CPX052075R9999
85381000
Deutschland
Wandschrank
0305
840,00 €

250 A
IP44
geerdet
Doppeltür
120 °
101 W
157.5 W

Innenbereich

0,233 m
0,85 m
1,31 m
26,006 kg
1
mit Tür
Stück
Leerschrank
1
5

oben und unten und seitlich
vorbereitet zum Einbau von Verteilerfeldern und CombiLine Modulsystemfeldern

1
1
1
1
8
Verkehrsweiß
IK07
Membranflansch, Einspeiseflansch
Membranflansch montiert
Flanschöffnung vorgeprägt
3 FB
800 mm
1250 mm
8
215 mm
pulverbeschichtet
288
Stahlblech
Stahlblech

Ja
Nein
Nein
Ja
Ja

DWG mit Flächenfüllung
DWG, ca. 30.29 kB
DWG ohne Flächenfüllung
DWG, ca. 29.92 kB
DXF mit Flächenfüllung
DXF, ca. 21.12 kB
DXF ohne Flächenfüllung
DXF, ca. 20.43 kB
Montageanleitung ComfortLine Schrank
Montageanleitung ComfortLine Schrank
PDF, ca. 3.35 MB
Zukunft von Anfang an
Zukunft von Anfang an
PDF, ca. 10.96 MB
Katalog für den Schaltanlagenbau
Katalog für den Schaltanlagenbau
PDF, ca. 55.54 MB
Katalog für den Elektrogroßhandel
Katalog für den Elektrogroßhandel
PDF, ca. 49.54 MB
Technisches Handbuch
Technisches Handbuch
PDF, ca. 40.66 MB
EU Konformitätserklärung ComfortLine Schranksystem Type  A/B
EU Konformitätserklärung ComfortLine Schranksystem Type  A/B
PDF, ca. 559.33 kB
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN
PDF, ca. 1008.81 kB
Ausschreibung
Mehr Informationen

Produktbild Web Format
Produktbild Web Format
JPG, ca. 25.67 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 27.17 kB
Produktbild Web Format
Produktbild Web Format
JPG, ca. 27.68 kB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.15 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.88 MB
Produktbild hochauflösend (300 dpi)
Produktbild hochauflösend (300 dpi)
TIF, ca. 4.67 MB

Zubehör

Keine Produkte gefunden, die Ihren Kriterien entsprechen.

CZT2 Sicherheitsschloß CZT2 Sicherheitsschloß
CZT5 Schwenkhebel f.Profilhalbzyl. CZT5 Schwenkhebel f.Profilhalbzyl.
CTT18 Transp.Tür 1FB8R CTT18 Transp.Tür 1FB8R
CTT28S Transp.Tür 2FB8R m.Schloß CTT28S Transp.Tür 2FB8R m.Schloß
CTL28S Lüftungstür 2FB8R m.Schloß CTL28S Lüftungstür 2FB8R m.Schloß
CTW28S WiFi-Tür 2FB8R m.Schloß CTW28S WiFi-Tür 2FB8R m.Schloß
CZ3 Isolierrahmen seitlich CZ3 Isolierrahmen seitlich
CZ4 Isolierrahmen oben/unten CZ4 Isolierrahmen oben/unten
CZ2 Schrankverbindungs-Schrauben CZ2 Schrankverbindungs-Schrauben
CZ1P4 Außenbefestigslaschen (4St.) CZ1P4 Außenbefestigslaschen (4St.)
CZF3 Verschlußflansch CZF3 Verschlußflansch
CZF4 Flansch für Rohreinführ.oben CZF4 Flansch für Rohreinführ.oben
CZF10 Blechflansch CZF10 Blechflansch
CZF11 Blechflansch M-Verschr. CZF11 Blechflansch M-Verschr.
CZF12 Blechflansch M-Verschr. CZF12 Blechflansch M-Verschr.
CZF13 Blechflansch M-Verschr. CZF13 Blechflansch M-Verschr.
CZF14 Blechflansch M-Verschr. CZF14 Blechflansch M-Verschr.
CZB218 Schottwand vertikal 8R CZB218 Schottwand vertikal 8R
TZ503 Klinkengr.+Schild m.Schloss TZ503 Klinkengr.+Schild m.Schloss
TZ504 Klinkengr.+Schild o.Schloss TZ504 Klinkengr.+Schild o.Schloss
TZ505 Knebelgr.+Schild m.Schloss TZ505 Knebelgr.+Schild m.Schloss
TZ506 Knebelgr.+Schild o.Schloss TZ506 Knebelgr.+Schild o.Schloss
TZ507 Schlüsselsch. Doppelb.3/5mm TZ507 Schlüsselsch. Doppelb.3/5mm
TZ508 Schlüsselsch. 3/4kt.+D Benz TZ508 Schlüsselsch. 3/4kt.+D Benz
CZT28H Stangenverschluß Schw.heb. 8R CZT28H Stangenverschluß Schw.heb. 8R
CZ6 Rastrahmen für seitl.Flansche CZ6 Rastrahmen für seitl.Flansche
