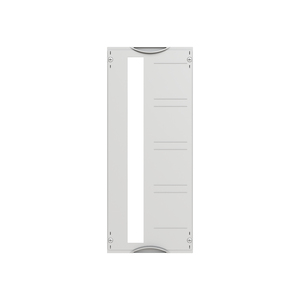

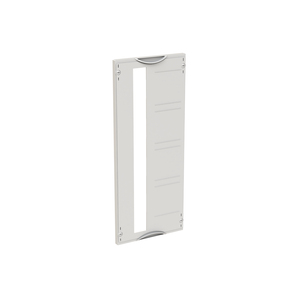

AS14V Abdeckung 600x250 smissl.vert

Abdeckung, Ausführung der Abdeckung mit Schlitz vertikal, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Verpackungseinheit 1 Stück

Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

TypAS14V

Verpackungsmenge1

Artikelnummer2CPX062773R9999

Warentarifnummer85389099

UrsprungslandSlowenien

BauartAbdeckung

Kombination Produkthierarchie Hauptgruppe und Gruppe - 2520 (SUJ)0706

Listenpreis74,00 €

Technische Daten

Abdeckungsverschluss90 Grad Druck-Drehverschluss

Schutzart [IP]IP2XC

Lieferform

Tiefe der Verpackung0,04 m

Breite der Verpackung0,25 m

Länge der Verpackung0,6 m

Bruttogewicht0,58 kg

Anzahl pro Basismengeneinheit (Verpackungseinheit)1

BasismengeneinheitStück

Menge Verpackungseinheit Basis1

Menge Verpackungseinheit Palette280

Konstruktive Daten

Farbe [RAL]Lichtgrau

Farbe AbdeckungLichtgrau

Nennmaß außen Breite [FB]1 FB

Nennmaß außen Breite [mm]250 mm

Nennmaß außen Höhe [mm]600 mm

Nennmaß außen Höhe [RE]4

Nennmaß außen Tiefe [mm]26.5 mm

Werkstoff AbdeckungenKunststoff

Dokumente

Katalog für den Schaltanlagenbau

PDF, ca. 55.54 MB

Katalog für den Elektrogroßhandel

PDF, ca. 49.54 MB

DWG mit Flächenfüllung

DWG, ca. 30.63 kB

DWG ohne Flächenfüllung

DWG, ca. 30.54 kB

DXF mit Flächenfüllung

DXF, ca. 20.88 kB

DXF ohne Flächenfüllung

DXF, ca. 20.72 kB

EU Konformitätserklärung Verteilerfeldsystem CombiLine N

PDF, ca. 2.2 MB

Technisches Handbuch

PDF, ca. 40.66 MB

Erklärung zur REACH - Verordnung - ABB STRIEBEL & JOHN

PDF, ca. 1008.81 kB

Ausschreibung

Mehr Informationen

Produktbilder

Produktbild Web Format

JPG, ca. 8.15 kB

Produktbild Web Format

JPG, ca. 8.55 kB

Produktbild Web Format

JPG, ca. 7.64 kB

Produktbild hochauflösend (300 dpi)

TIF, ca. 3.69 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 2.57 MB

Produktbild hochauflösend (300 dpi)

TIF, ca. 2.6 MB
