A43

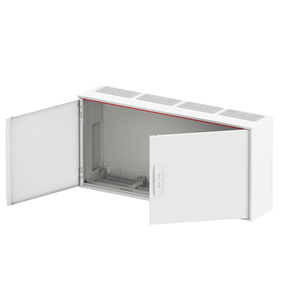

Wandschrank, Leerschrank, Anbaumöglichkeit: oben und unten und seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP44, IK-Code IK07, Bemessungsstrom In 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, Türöffnungswinkel 120 Grad, Leitungseinführung oben über Membranflansch montiert, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 500 x 1050 x 215, Rasteinheit 3 RE, Feldbreite 4, Platzeinheiten 144, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

A43
1
2CPX052013R9999
85381000
Deutschland
Wandschrank
0302
781,00 €

250 A
IP44
schutzisoliert
Doppeltür
120 °
65.8 W
102.6 W

Innenbereich

0,233 m
1,1 m
0,56 m
17,116 kg
1
mit Tür
Stück
Leerschrank
1
10

oben und unten und seitlich
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-Montagegerüst

1
1
1
1
3
Verkehrsweiß
IK07
Membranflansch, Einspeiseflansch
Membranflansch montiert
Flanschöffnung vorgeprägt
4 FB
1050 mm
500 mm
3
215 mm
pulverbeschichtet
144
Stahlblech
Stahlblech

Ja
Nein
Nein
Ja
Ja
