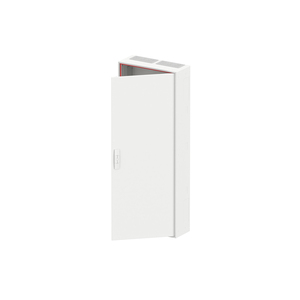

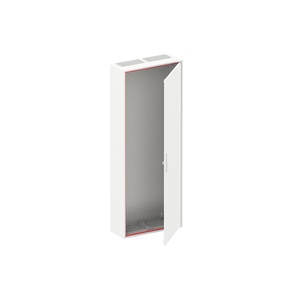

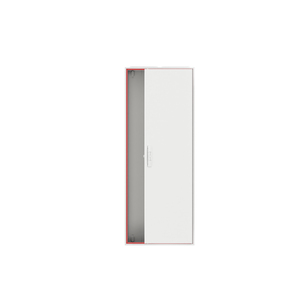

A29D

Wandschrank, Leerschrank, Anbaumöglichkeit: oben und unten und seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP54, IK-Code IK07, Bemessungsstrom In 250 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, Türöffnungswinkel 120 Grad, Leitungseinführung oben über Membranflansch montiert, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1400 x 550 x 215, Rasteinheit 9 RE, Feldbreite 2, Platzeinheiten 216, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-Montagegerüst
Zur Produktmerkliste hinzufügen PDF Download

Technische Daten

Allgemeine Daten

A29D
1
2CPX052106R9999
85381000
Deutschland
Wandschrank
0302
1.073,00 €

250 A
IP54
schutzisoliert
einflüglige Tür
120 °
77.4 W
128.2 W

Innenbereich

0,233 m
0,6 m
1,46 m
22,245 kg
1
mit Tür
Stück
Leerschrank
1
7

oben und unten und seitlich
vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-Montagegerüst

1
1
1
1
9
Verkehrsweiß
IK07
Membranflansch, Einspeiseflansch
Membranflansch montiert
Flanschöffnung vorgeprägt
2 FB
550 mm
1400 mm
9
215 mm
pulverbeschichtet
216
Stahlblech
Stahlblech

Ja
Nein
Nein
Ja
Ja
